Carretilla elevadora diesel 3-3.5T serie J
Comentarios
Especificaciones técnicas de la carretilla elevadora diesel
Modelo CPCD30J CPCD35J
Características Tipo de Energía Diesel
Capacidad Nominal de Carga（kg） 3000 3500
Distancia de Centro de Carga（mm） 500
Altura de Elevación （mm） 3000
Altura de Elevación Libre（mm） 155
Tamaño de las Horquillas Largo×Ancho×Alto（mm） 1070×125×45 1070×125×50
Ángulo de Inclinación del Mástil Frontal/trasero 6°/12°
Radio de Giro Mínimo（mm） 2500 2575
Ancho Mínimo de Ángulo Recto de Pasillo de Apilamiento 4285 4370
Ancho Mínimo de Ángulo Recto del Pasillo (mm） 2495 2570
Distancia Mínima al Suelo Centro del Marco (sin carga) （mm） 160
Fondo del Mástil (sin carga) mm） 135
Altura del Pórtico de Seguridad（mm） 2105
Voladizo (FR)（mm） 485 495
Desempeño Velocidad Máxima de Desplazamiento Carga Máxima（km/h） 19 18
Sin Carga（km/h） 19.5 18.5

Velocidad Máxima de Elevación 		Carga Máxima（mm/s） 460 430
Sin Carga（mm/s） 485 460
Esfuerzo Máximo de Tracción Carga Máxima（KN） 21 23.5
Capacidad Máxima de Subida（%）
Dimensiones Longitud Total Sin Horquillas（mm） 2740 2805
Anchura Total（mm） 1230
Altura del Mástil en Elevación Máxima (Con espaldar) (mm） 4230 4220
Altura del Mástil en posición bajada（mm） 2065
Chasis Neumáticos Neumáticos Delanteros 28×9-15-14PR
Neumáticos Traseros 6.50-10-10PR
Batalla（mm） 1700
Pisada Neumáticos Delanteros / Neumáticos Traseros（mm） 1000/970
Peso Propio Sin Carga（Kg） 4300 4820
Transmisión Batería Voltaje/capacidad（V/Ah） 12/80
Motor Modelo AK-C240PKJ-30 4TNE98
Capacidad Nominal（kw/r.p.m） 34.3～36.5/2500 42.1/2300
Par Nominal（Nm/r.p.m） 137.7/1800 177.6～196.3/1700±100
Diámetro x Recorrido mm） 86×102 98×110
Número de Cilindros 4
Desplazamiento（L） 2.369 3.319
Capacidad del Tanque de Combustible（L） 60
Transmisiones (FWD/RWD) 1/1 válvula direccional electro-hidráulica
Presión de Funcionamiento（Mpa） 17
Suplementos Tipo de Ruedas (FR/RR) Neumático
Cantidad de Neumáticos (FR/RR) （pzas） 2/2
Velocidad de Bajada (Carga Máxima) （mm/s） 500 415
Velocidad de Bajada (Sin Carga) （mm/s） 490 400
Distribución de Carga por Eje (Carga Máxima) (FR/RR)（kg） 6340/920 7040/1080
Distribución de Carga por Eje (Sin Carga) (FR/RR)（kg） 1700/2580 1720/3100

Nota: JAC se reserva el derecho a cambiar estas especificaciones y parámetros en cualquier momento, sin previo aviso.

Información relacionada
Marca: JAC
Mercado final: Mercado global
Certificados: CE/SGS/ISO 9001/ISO 14001/SGS
Capacidad de producción: 20.000 sets por año

Características

1. La carretilla elevadora diesel serie J se fabrica con una estructura cerrada que reduce el ruido y aumenta el confort durante la operación.

2. El nuevo diseño del contrapeso le confiere al montacargas una apariencia estética.

3. Mástil

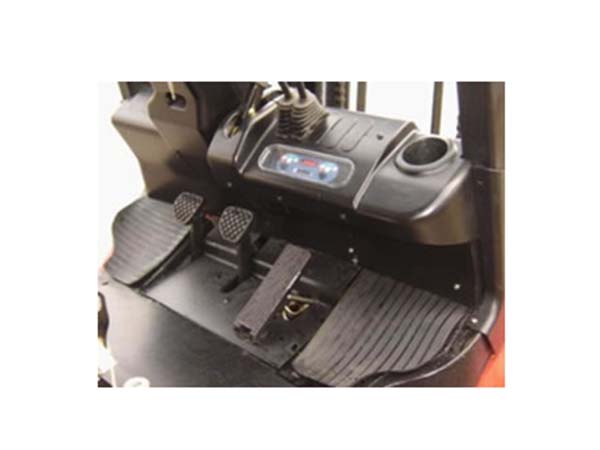

4. La cabina de operación de amplio espacio ayuda a reducir la fatiga del conductor.

5. El panel de instrumentos del montacargas impulsado a diesel se instala en el lado derecho, y su diseño simple facilita la lectura de los parámetros de operación.

6. El tanque de combustible de esta carretilla posee una tapa como la usada en los automóviles.

7. Su amplio campo visual le confiere una alta seguridad y una operación eficiente.

Parámetros técnicos de la carretilla elevadora diesel
Modelo Unidad CPCD30J CPCD35J
Capacidad de carga Kg 3000 3500
Centro de carga mm 500 500
Altura de elevación del mástil mm 3000 3000
Elevación del mástil libre mm 130 130
Velocidad de elevación del mástil (con carga) mm/s 435 368
Ángulo de inclinación del mástil (Frontal/trasero) 6°/ 12° 6°/ 12°
Velocidad de desplazamiento km/h 17 19
Radio de giro mm 2500 2575
Distancia al suelo mm 130 130
Dimensiones externas Longitud de las horquillas mm 2740 2805
Anchura total mm 1230 1230
Protección superior (Cabina) mm 2105 2105
Altura del mástil extendido mm 4260 4270
Batalla mm 1700 1700
Pisada Frontal mm 1000 1000
Trasera mm 970 970
Voladizo (delantero) mm 480 495
Horquilla mm 1070 1070
Peso de operación kg 4280 4820
Motor Modelo JAC4DC1 ISUZU C240 YANMAR4TNE94
Potencia nominal KW 45 35.4 42.1
Velocidad nominal rpm 2500 2500 2300
