Carretilla elevadora diesel 5-7T serie H
Comentarios
Especificaciones técnicas de la carretilla elevadora diesel
Modelo CPCD50H CPCD60H CPCD70H
Características Tipo de Energía Diesel
Capacidad Nominal de Carga（kg） 5000 6000 7000
Distancia de Centro de Carga（mm） 600
Altura de Elevación （mm） 3000
Altura de Elevación Libre（mm） 160 160 170
Tamaño de las Horquillas Largo×Ancho×Alto（mm） 1220×150×60 1220×150×60 1220×150×70
Ángulo de Inclinación del Mástil Frontal/trasero 6°/12°
Radio de Giro Mínimo（mm） 3300 3300 3370
Ancho Mínimo de Ángulo Recto de Pasillo de Apilamiento 5220 5220 5300
Ancho Mínimo de Ángulo Recto del Pasillo (mm） 2960 2960 3100
Distancia Mínima al Suelo Centro del Marco (sin carga) （mm） 220
Fondo del Mástil (sin carga) mm） 205
Altura del Pórtico de Seguridad（mm） 2500
Voladizo (FR)（mm） 620 620 630
Desempeño Velocidad Máxima de Desplazamiento Carga Máxima（km/h） 24
Sin Carga（km/h） 25 25 25

Velocidad Máxima de Elevación 		Carga Máxima（mm/s） 460
Sin Carga（mm/s） 500 500 495
Esfuerzo Máximo de Tracción Carga Máxima（KN） 53
Capacidad Máxima de Subida（%） 30 28 22
Dimensiones Longitud Total Sin Horquillas（mm） 3470 3470 3590
Anchura Total（mm） 1995
Altura del Mástil en Elevación Máxima (Con espaldar) (mm） 4415
Altura del Mástil en posición bajada（mm） 2510
Chasis Neumáticos Neumáticos Delanteros 8.25-15-14PR
Neumáticos Traseros 8.25-15-14PR
Batalla（mm） 2250
Pisada Neumáticos Delanteros / Neumáticos Traseros（mm） 1470/1700
Peso Propio Sin Carga（Kg） 8160 8640 9460
Transmisión Batería Voltaje/capacidad（V/Ah） 24/160
Motor Modelo CA4DF3
Capacidad Nominal（kw/r.p.m） 85/2200
Par Nominal（Nm/r.p.m） 460/1400-1500
Diámetro x Recorrido mm） 110×125
Número de Cilindros 4
Desplazamiento（L） 4.75
Capacidad del Tanque de Combustible（L） 110
Transmisiones (FWD/RWD) 2/2
Transmisión manual
Presión de Funcionamiento（Mpa） 19.5
Suplementos Tipo de Ruedas (FR/RR) Neumáticos
Cantidad de Neumáticos (FR/RR) （pzas） 4/2
Velocidad de Bajada (Carga Máxima) （mm/s） 460 510 510
Velocidad de Bajada (Sin Carga) （mm/s） 370 350 350
Distribución de Carga por Eje (Carga Máxima) (FR/RR)（kg） 11840/1320 13180/1460 14800/1640
Distribución de Carga por Eje (Sin Carga) (FR/RR)（kg） 3260/4890 3450/5180 3780/5670

Nota: JAC se reserva el derecho a cambiar las especificaciones y parámetros en cualquier momento, sin previo aviso.

Información relacionada
Marca: JAC
Mercado final: Mercado global
Certificados: CE/SGS/ISO 9001/ISO 14001/SGS
Capacidad de producción: 20.000 sets por año

Características

1. El sistema de transmisión hidráulica de la carretilla elevadora diesel serie H proporciona una transmisión estable y eficiente.

2. El reductor de diseño hiperbólico del eje de transmisión ayuda al ajuste suave del mismo. Este diseño aparte de disminuir la producción de ruido, prolonga la vida útil del eje de transmisión.

3. El capó de la grúa horquilla 5-7T está hecho con materiales aislantes de calor y fonoabsorbentes. El espacio se llena con goma para absorber la vibración y reducir el ruido durante la operación.

4. Nuestra carretilla elevadora diesel tiene un minucioso diseño ergonómico, que aumenta el espacio de trabajo y minimiza la fatiga del operador.

5. Gracias al freno de tambor logra un frenado sensible que aumenta la seguridad y fiabilidad de uso del montacargas.

6. El diseño simple y natural del contrapeso elimina el efecto de la deformación sobre el capó lateral.

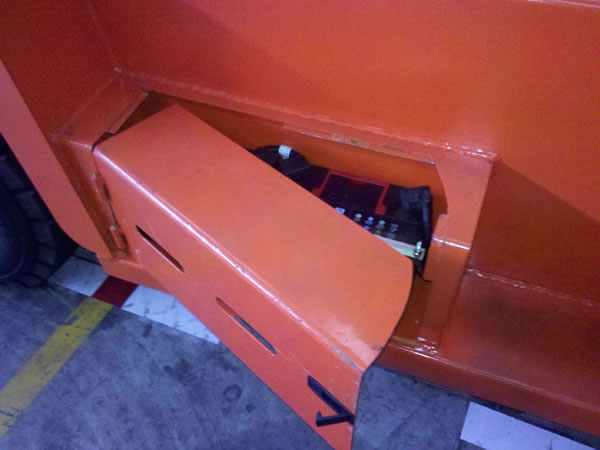

7. La caja de la batería se puede abrir por uno de sus lados, lo que favorece su impermeabilidad y mantenibilidad.

8. La tapa de hierro del tanque de agua se divide en dos partes para incrementar su resistencia. Esto facilita también el suministro de fluido y el mantenimiento del radiador.
